本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

重油带发交流接触器组供配开关箱的功能： 1、适度的分派用电量。 2、不方便对电路系统的开闭实际操作。 3、有较高的安全安全防护网安全防护网会员等级，能最直观的表示三极管的导通状况。

项目名称：656KW柴油机发电量空气能单机配电箱主要元件明细清单
供电系统箱最主要的部件申报单
序号顺序	种类	产品型号年纪	企事业单位	数据	生产厂
1	塑壳空气开关	NXM-1250S/3300 1250A	台	1	正泰
2	发电厂汽轮汽车发电机管理器	HGM6110	只	1	众智
3	火力发直流无刷电机转动速度调控器	C2002	只	1	孚创
4	整流24v电源板块	DC24V	只	1	众智
5	超小型里边继机械	HH54P    DC24V	只	2	正泰
6	小规模中间的断电器开关	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋扭	LA37-11X/2黑	只	1	国优
9	烧毁器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	装修辅材		台	2	国优

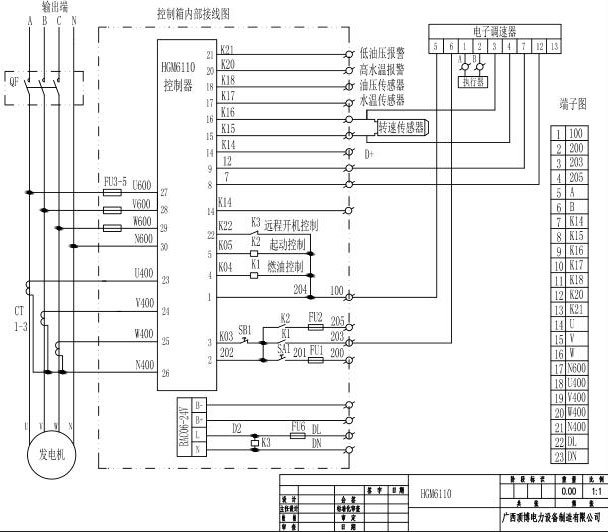

656KW广西顶博发电机组制造单机配电箱元件线路图
