今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

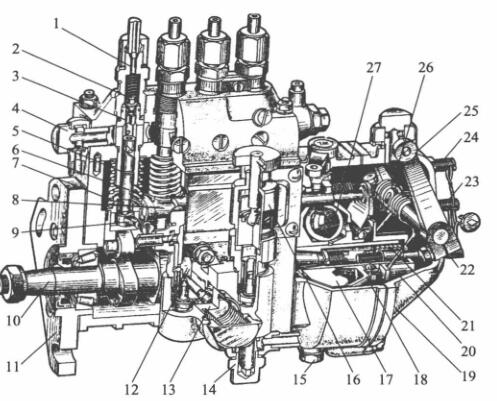

1-直流高压进气软管接线头; 2-皮肤有油阀; 3-皮肤有油阀门法兰; 4,14-进油螺丝; 5-套简; 6-轴向液压泵泵; 7-轴向液压泵泵板拉簧; 8-油门连接杆;  9-调高臂; 10-凸轮轴轴; 11-固定住接盘; 12-输油管线管线泵弯矩轮; 13-输油管线管线泵; 15-放油螺塞; 16-手高压油泵;  17-驱动包盘; 18-从动盘; 19-泵壳; 20-滑套; 21-标定板拉簧; 22-剩余油修改螺丝; 23-怠速定位螺丝; 24-快速路定位螺丝; 25-控速手柄; 26-控速板拉簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  压轮体总程的大部分功效是有保障喷油着手此时的精确性，对於多缸汽油机机如何理解，也需要有保障各缸喷油此时的保持一致性检验。起有保障做用的皮肤部位是压轮上部到调低保护层垫块上水平线的角度H。当喷助力泵气缸轴齿轮轴传动与曲轴齿轮轴传动对应所在位置特定时，H越大，注塞泵启用进油孔的此时早一些，喷油着手此时也早一些。不然的话，H越小，喷油着手此时越推迟。因为要结合设计制作和测试来定适当的压轮体业务角度H，以有保障喷油着手此时的精确性。

1-轴承轴; 2-齿轮泵斜槽; 3-泵盖; 4-定位手机螺丝; 5-回油道; 6-回油孔; 7-脸上皮肤很油阀螺旋螺旋螺旋弹簧; 8-脸上皮肤很油阀紧座;  9-脸上皮肤很油阀; 10-脸上皮肤很油阀门法兰; 11-进油孔; 12-进油道; 13-齿轮泵; 14-齿轮泵套简;  15一齿轮泵螺旋螺旋螺旋弹簧; 16-螺旋螺旋螺旋弹簧座; 17-挺柱体:; 18-水泥垫块; 19-滑动

  来说多缸机，各分泵的H值应一样 。调控垫铁在喷液压油泵上市时均已调好，很不容易私自对换。垫铁是用高耐磨村料做成齐头并进行热外理以不断提高对抗强度，由此用中很不容易磨花。如长时期用后磨花较多，可换面用。

  喷油阀泵体分内外俩个分，喷油阀上体用以装齿轮泵泵偶件及冒油阀偶件，生殖器用以装凸轮轴轴、压轮体和石软管道管阀等。泵体前侧西南部都有检视窗孔，以供观察和进行调节喷容量。下边有检视液压油面的检视孔。喷油阀上体有一个油道，与各齿轮泵泵套筒外表的环状油槽共通。环状油槽则与齿轮泵泵套筒上的进、回油孔共通。由石软管道管阀供来的高压油利用进软管接线头开启油道中。油道中的静音发动机车机各种压力由装在回软管接线头内的回油阀把控，一标准要求持续在5～10kPa的范围内。液压过低，在齿轮泵泵向下时，静音发动机车机不会及时利用进油孔开启齿轮泵泵上面油腔。当容量太多而使液压增大时，很多的静音发动机车机会顶开回油阀流通量静音发动机车机细滤器中。
