玉柴发电机维修：柴油机曲轴齿轮的安装

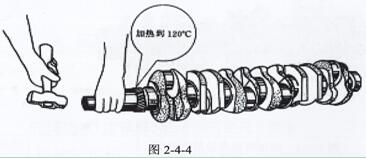

1．曲轴正时蜗轮与曲轴小头端主要采用间隙相互配合相互配合，安装使用时耗电磁感性热处理器（或各方面的方式）将曲轴正时蜗轮热处理到120 0C的样子，据各方面款型曲轴的区别确定要，销钉确定有：YC6105ZLQ、YC6108ZLQB、YC6L。属键确定有：YC4110、YC4112、YC6105QC、YC6108QC。靠工装设计确定的有YC6112机）短时间将热处理后的曲齿装进去曲轴小头端，绝对把蜗轮压到台肩迎合。所示2-4-4。

显示系统：曲轴在出广时，企业已把曲轴轮齿装上曲轴，无上用方式，曲轴轮齿好难拆换出来了，故换件时，曲轴及轮齿同时换。信息提示用户名：200四年下1年出广的一小部分曲轴轮齿连接时不需键或销钉标记，而靠上用方式连接能保证。对于那些要配种曲轴的型号，若显示 配液相位形成影响时，先诊断该曲轴轮齿是显示否拖动。

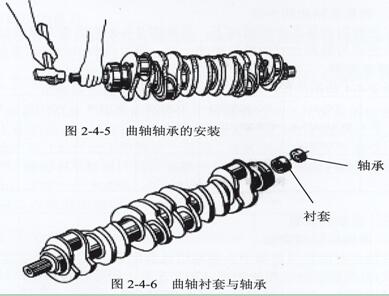

2．曲轴后端开发孔的滚针联轴器及的滚针联轴器衬套的装配。只装配的滚针联轴器衬套的机有YC4110机。先装配的滚针联轴器衬套后加装配6205-2的滚针联轴器的机有YC4108、YC6105、YC6108、YC6L机。而YC4112、YC6112及YC6M机的滚针联轴器装配在飞轮上。装配参加图2-4-5、图2-4-6。



注意：对轴承衬套或轴承必须打到止位台阶，轴承有端盖的一面朝外，全封闭轴承不用注油。由于机型变化较大，轴承及衬套安装要求是根据变速箱来选配的，广西顶博发电机组制造:玉柴发电机维修轴承及衬套时请按原机状态装复。

3．装卸曲轴的顺序图及特别注意装修细节。 (1) 装设备的机床主轴承座轴瓦：新机轴瓦的装设时，的标准轴瓦背景顏色标签应与设备的机床主轴颈背景顏色标签雷同。通常情况下的维修服务不的标准坐到这一定，但必要可以保障互相配合开距在规则的的标准范围。座孔拆开表面还有轴瓦市场定位槽，瓦唇与座孔槽对正。直接需求轴瓦油孔与座孔上油孔对正，参照图2-3-9 (对YC6L机，轴瓦座上还有油槽，故轴瓦油孔不存存孔对孔的事情。见图2-4-7)

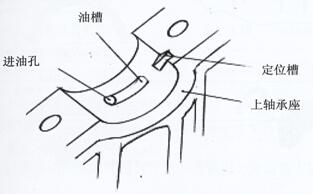

图2-4-7 YC6L机轴承座油槽

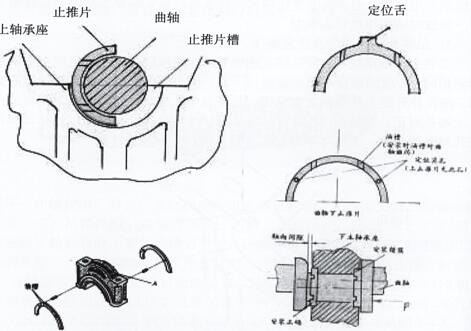

(2) 在各挡夹头承座上的油孔及轴瓦里加摄入足够含量发动机油。(3) 高空吊装曲轴：就座轻放为准，在主轴电机颈油孔及外面加不过要适液压油，甩动曲轴无卡滞。    曲轴放上组织细胞后可装上止推片。对YC6105、YC6108机止推片装四是档。对YC4108机装再者档，YC6M机装五 档。两种手机型号直到推瓦，YC6L机装在最后档，YC4110、YC4112装再者档，YC6112装五 档。止推片的正确合理进行安装：长为2-4-8

图2-4-8止推片的安装

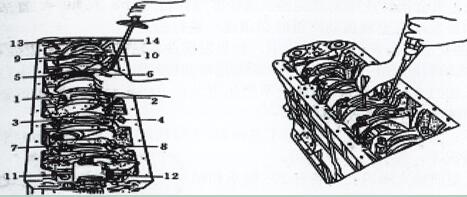

 (4) 装滚动轴承盖下轴瓦，同样的对新机组装时，轴颈上本色箭头符号与轴瓦本色箭头符号相应应。直接把下止推片装上轴盖紧。在瓦面加上有益健康齿轮油。(5) 装丝杠电机承盖参照图2-3-8的耍求装置，用以铜锤敲到账。丝杠电机承盖地脚螺栓螺牙上能加掺入润滑油，用以手自由度拧入几牙。用扭力超大板手分五次由后面向两端锁紧螺栓。如图是2-4-9。

注意力：每锁紧一回，用力运转曲轴，不得不使用手感灵活性高，一旦违反不得不弄清楚愿意并罚理。各设备主要承盖螺丝锁紧扭力如表下表表2-4-5各车型夹头承盖螺柱防松扭距

型号规格	YC4108	YC4110	YC4112	YC6105	YC6108	YC6112	YC6L	YC6M
扭力超大N.m	220~260	180~260	190~220	220~300	220~260	190~220	220~260	250~270

  (6) 曲轴支承油隙的常规检查，参加图2-4-8及图2-4-10，测量动态数据应满足表2-4-6 要。



图2-4-9刀盘承盖的加固                图2-4-10    曲轴心轴齿隙的检查报告

表2-4-6各型号轴上油隙

机种	YC6112	YC6L	YC6105	YC6108	YC4108	YC4112	YC4110	YC6M
径向腐蚀痕迹mm	0.10~0.20		0.10~0.27			0.07~0.20		0.06~0.22

     在查检环节中，要测定参考值与列表中明文规定值进出较大的，可购选不一样钢板厚度的止推片配试。划痕上限应需小于0.4mm。 系统提示：测试轴径气隙时刻最佳在第一名次防松扭力后不久开展，以供有方面有利清理。
